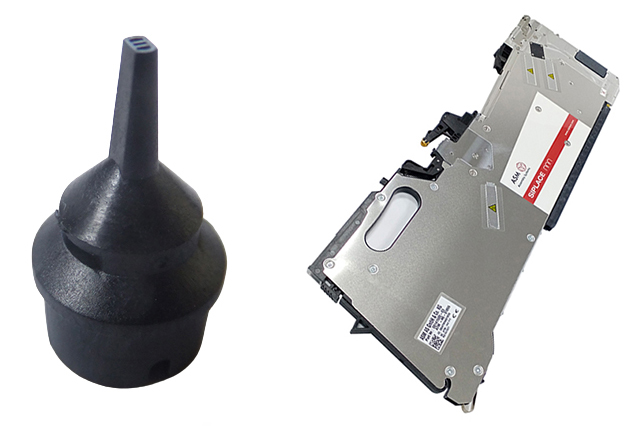

在 ASM 貼片機中，吸嘴（Nozzle）和 Feeder（送料器）并非同一個東西，它們是貼片機上兩個功能完全不同的關鍵部件，共同協作完成元器件的拾取和貼裝過程。


吸嘴（Nozzle） 是貼片機執行拾取動作的核心部件，通常安裝在貼裝頭（Mount Head）上。它的外形多為細小的管狀或針狀結構，頭部帶有特定尺寸的吸孔，通過連接真空系統產生負壓，從而精準吸附電阻、電容、IC 芯片等不同規格的電子元器件。由于元器件的尺寸和形狀差異極大（從 01005 封裝的微小元件到大型 BGA 芯片），吸嘴需要根據具體元器件的規格進行匹配更換，以確保拾取的穩定性和準確性。例如，吸附 0402 封裝的電阻需要直徑約 0.3mm 的吸嘴，而吸附 QFP 芯片則可能需要更大口徑或特殊形狀的吸嘴。


Feeder（送料器） 則是負責為貼片機提供待貼裝元器件的裝置，通常安裝在貼片機的料架（Feeder Rack）上。它的主要功能是將裝載在料帶、托盤或管裝中的元器件按照預定的節奏和位置，精準輸送到貼片機的取料位（Pick-up Position），以便吸嘴能夠準確拾取。Feeder 的類型根據元器件的包裝形式分為多種，比如常見的紙帶 / 膠帶送料器（Tape Feeder）用于料帶包裝的元器件，托盤送料器（Tray Feeder）用于托盤包裝的 IC 芯片，管裝送料器（Stick Feeder）用于管狀包裝的元器件等。Feeder 通過步進電機驅動，配合傳感器定位，確保每一個元器件都能被準確送到吸嘴的拾取位置，是保證貼裝效率和連續性的關鍵設備。

簡單來說，F(xiàn)eeder 是 “物料供應者”，負責將元器件輸送到指定位置；吸嘴是 “執行者”，負責從 Feeder 提供的位置上拾取元器件并貼裝到 PCB 板上。兩者分工明確，缺一不可，共同構成了貼片機的物料傳輸和拾取系統。
