SMT中中心偏移的IPCA標準
發布時間:2025-07-09 16:39:33 分類: 新聞中心 瀏覽量:80
在表面貼裝技術(SMT)中,中心偏移(Component Centering Offset)是指元器件貼裝位置與其焊盤設計中心位置之間的偏差。這種偏移可能由多種因素引起,包括設備精度、PCB制造公差、元器件公差等。
一、IPCA標準概述
IPCA(國際電子工業聯接協會)標準中關于中心偏移的要求主要體現在以下標準中:
IPC-A-610G《電子組件的可接受性》
IPC-7351B《表面貼裝設計和焊盤圖形標準通用要求》
二、中心偏移的可接受標準
根據IPCA標準,中心偏移的可接受性主要取決于元器件類型和焊端/引腳類型:
(一)矩形/圓柱形無源元件(如電阻、電容)
等級 最大允許偏移
1級 50%焊端寬度或W(取較小者)
2級 50%焊端寬度或W(取較小者)
3級 25%焊端寬度或W(取較小者)
注:W為焊盤寬度
(二)翼形引腳器件(如SOIC、QFP等)
等級 最大允許偏移
1級 50%引腳寬度或W(取較小者)
2級 50%引腳寬度或W(取較小者)
3級 25%引腳寬度或W(取較小者)
(三)球形引腳器件(如BGA、CSP等)
等級 最大允許偏移
1級 25%球徑
2級 20%球徑
3級 15%球徑
(四)測量方法
IPCA標準推薦的測量方法包括:
光學測量系統(2D/3D AOI)
顯微鏡配合測量軟件
X-ray檢測(針對BGA等隱藏焊點)
測量時應以元器件焊端/引腳與焊盤的重疊部分作為評估依據。
三、影響因素及改善措施
(一)主要影響因素

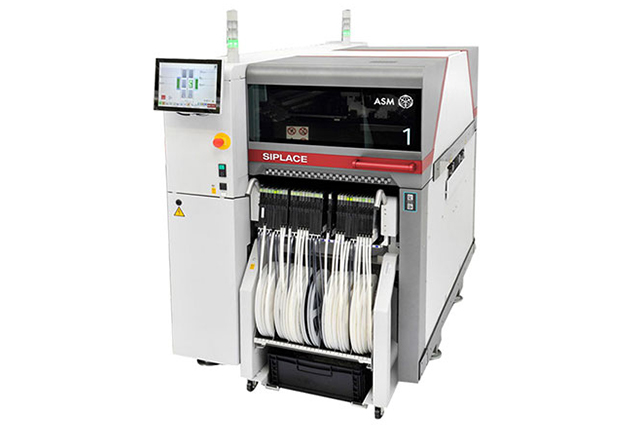

貼片機精度
PCB制造公差
焊盤設計合理性
元器件封裝一致性
工藝參數設置
(二)改善措施
定期校準貼片設備
優化焊盤設計(參考IPC-7351)
控制來料質量
優化貼裝工藝參數
實施SPC過程控制
四、特殊情況的處理
對于高可靠性要求的應用(如汽車電子、航空航天),即使?jié)M足IPCA 3級標準,也可能需要執行更嚴格的企業內部標準。建議針對關鍵器件制定專項控制標準。
五、記錄與追溯
IPCA標準建議對中心偏移數據進行記錄和統計過程控制(SPC),以實現過程能力的持續改進和問題的可追溯性
